Katup jet pulsa pengumpul debu

Mesin Bintang Qingdao menyediakan V1614718 Debu Katup Jet Pulse, didasarkan pada katup pulsa elektromagnetik diafragma dan desain mekanisme piston, mengadopsi struktur tertanam, dengan kinerja peniup yang lebih kuat dan masa pakai layanan yang lebih lama. Fitur intinya adalah:

Fitur struktural

Terdiri dari kepala pilot elektromagnetik, piston dan bodi katup, luas ruang belakang piston lebih besar dari ruang depan, dan gaya pneumatik memastikan keadaan penutupan yang sensitif.

Pembatalan diafragma karet dan pegas tekanan, penggunaan struktur piston berkekuatan tinggi, secara signifikan meningkatkan daya tahan.

Prinsip kerja katup jet pulsa pengumpul debu dibagi menjadi dua tahap:

Status Blowing: Setelah sinyal dimasukkan oleh pengontrol listrik, kepala pilot elektromagnetik membuka lubang pembongkaran, dan gas tekanan di ruang depan piston mengangkat piston dan membuka saluran peniup.

 Status Tertutup: Setelah sinyal menghilang, lubang pembongkaran ditutup, tekanan gas di ruang belakang piston mendorong piston untuk direset, dan saluran ditutup.

Standar Teknis

Tekanan kerja: 0,2 ~ 0,6mpa

Spesifikasi Tegangan: DC24V atau AC220V/50Hz

Kelas Perlindungan: IP65

Media kerja: udara bersih

Suhu yang berlaku: Jenis Suhu Kamar -25 ~ 85 ℃, Jenis Suhu Tinggi -25 ~ 230 ℃.

Rentang Hidup: 1 juta kali

Spesifikasi Instalasi Katup Jet Pulsa Kolektor Debu

Persyaratan penyegelan: Koneksi berulir harus diisi dengan pita bahan baku PTFE atau sealant benang, dan permukaan gabungan kotak distribusi udara harus halus dan bersih.

Pemrosesan Sumber Udara: Pipa saluran masuk udara dari kotak distribusi udara harus dipasang dengan filter dan regulator, dan bagian bawah dilengkapi dengan katup pembuangan untuk memastikan bahwa udara terkompresi kering dan bebas dari kotoran.

Akurasi Pemrosesan: Wajah Akhir Paket Udara Menurut Gambar 2 pemrosesan, untuk memastikan bahwa toleransi ukuran dan kekasaran permukaan.

Persyaratan Pembersihan: Kantung udara dan blowpipe harus dibersihkan secara menyeluruh sebelum pemasangan untuk menghindari puing -puing residual.

Koneksi

Saat memasang dengan manifold bulat, dimensi harus sesuai dengan Gambar. 3 untuk memastikan pencocokan koneksi (mis. Φ150/φ120 aperture).

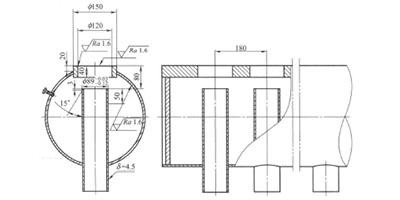

Diagram pemesinan koneksi manifold (Gbr. 2) menentukan dimensi kunci: lebar total 180 mm, 15 ° tamfer, δ = ketebalan dinding 4,5 mm.

Dimensi eksternal

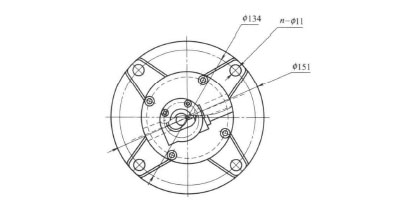

Dimensi eksternal dari katup jet kolektor debu 3 inci ditunjukkan pada Gambar 3, dengan parameter kunci seperti panjang total 134mm dan lubang pemasangan φ151mm ditandai.

Dengan desain kompak dan pengaturan blowpipe yang fleksibel, katup ini cocok untuk permintaan pembersihan abu efisiensi tinggi dalam sistem penghilangan debu industri. Dengan mengoptimalkan struktur piston dan kontrol elektromagnetik, ia mencapai respons cepat dan operasi yang stabil, dan memenuhi persyaratan ketat dari keandalan dan presisi untuk produk ekspor.

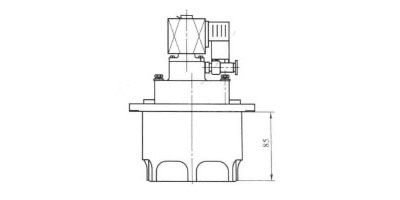

Gambar.1 Gambar.2Gambar.3
